1. 超簡易型で素材成形した後に、全切削で加工した高精度な試作部品を製作

超簡易型で素材成形した後に、全切削で加工した高精度な試作部品を製作

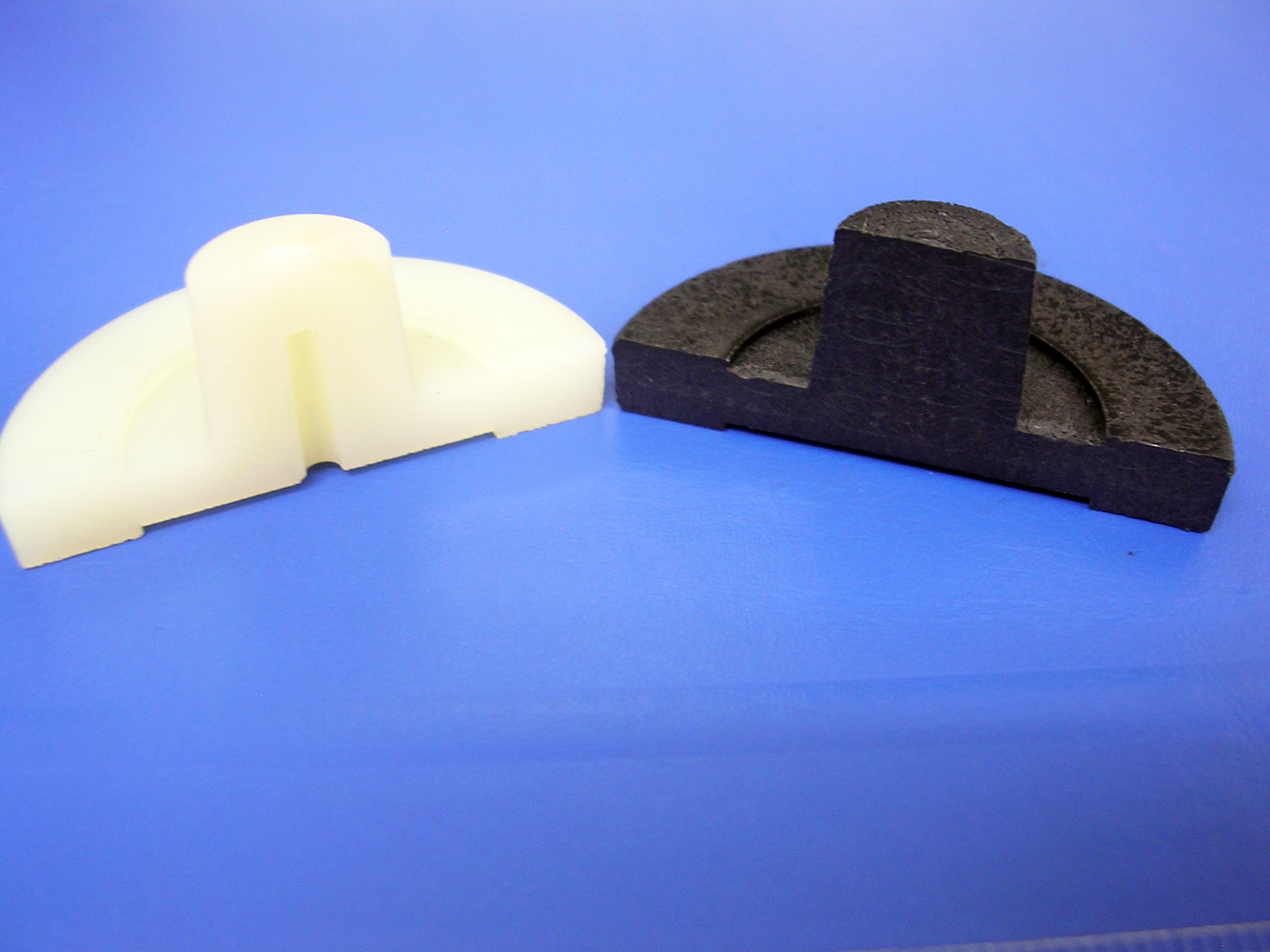

左よりZYTEL45HSBとジュラファイド
1140-A6の成形体を内部確認用にカット
したもの

量産時と同じ成形材料のグレードで、試作部品の製作が短納期で可能です。アルミ直彫りの極めて簡易な型での粗材成形+切削加工で柔軟な対応が可能です。

  • 設計の初期段階から量産品と同じ材質の試作部品で評価したい。
  • 本格的な仮型を起工する前に、成形品と同等の素材で評価したい。
  • 短納期で量産素材の部品を評価したい。
  • 材質選択のために、複数の材質で評価したい。
　　　などの御要望にお応えします。

2. 素材はペレットを完全溶融した特殊な簡易成形で製作

ゆがみレス

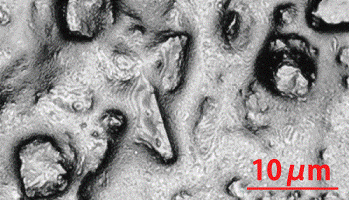

一般的な射出成形の樹脂　　
内部の断面状態　　　　　　

完全溶融型の成形機で低圧射出するので、一般的な射出成形のような、スクリューで粉砕された未溶融のマイクロプラスチックが混入しません。更に、大きな射出圧がかからないので素材中の残留応力が少なく、切削しても応力開放による変形や歪みが発生しません。

ゆがみレス

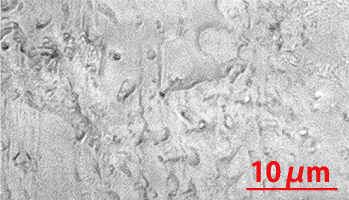

完全溶融で成形した樹脂　　
内部の断面状態　　　　　　

素材の表面からから内部まで、均質な溶融状態で成形するので、スキン層と内部層で物性が変わるということがありません。素材を切削加工した試作部品も均一な物性が得られます。

3. 加工事例

成形素材からの2段ギヤ加工例

光学部品

ジュラコンM90-44の成形素材より2段ギヤを一体加工で切削しました。

※製品単体で25cc程度までを想定しています。
※熱硬化性樹脂には対応していません。
※ペレットの支給をお願いすることがあります。
